Cable de categoría 6,

El Cable de categoría 6, o Cat 6 (ANSI/TIA/EIA-568-B.2-1) es un estándar de cables para Gigabit Ethernet y otros protocolos de redes que es retrocompatible con los estándares de categoría 5/5e y categoría 3. La categoría 6 posee características y especificaciones para evitar la diafonía (o crosstalk) y el ruido. El estándar de cable se utiliza para 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet). Alcanza frecuencias de hasta 250 MHz en cada par y una velocidad de 1 Gbps. La conexión de los pines para el conector RJ45 que en principio tiene mejor inmunidad a interferencia arriba de 100Mbps es el T568A

Los cables UTP Cat 5 y Cat 6 disponen de 4 pares de cables que se alojan en una funda de plástico o vinilo. Cada par de cables tienen un código de color con un cable que tiene un aislamiento de color solido y el otro cable un aislamiento rayado con el mismo color. Los cables sólidos y rayados del mismo color están trenzados para reducir las interferencias. Las vueltas tienden a anular las señales, tales como perturbaciones externas que son las mismas en los dos cables, pero la señal es transmitida solo en un cable.

Velocidad

El cable Cat 5 tiene una frecuencia nominal de ancho de banda de 100 MHz. Esta frecuencia te indica que el cable puede ser utilizado para redes Ethernet que funcionan a una velocidad de hasta 100 Mbps (megabits por segundo). El cable Cat 6 es probado para una frecuencia de 250 MHz. Esta alta frecuencia le permite a las redes con cables Cat 6 operar a 1000 Mbps o 1 gigabit de velocidad. En cualquier caso, los cables son compatibles, pudiendo correr los más lentos en las redes ethernet más viejas sin ningún problema.

Conectores

Los conectores para los cables CAT 5 y CAT 6 son idénticos. Ambas normas utilizan conectores RJ45, lo que significa que la velocidad de la red de los dos cables son completamente intercambiables. Los conectores RJ45 de 8 pines coinciden con el número de cables en ambos estándares. Los conectores RJ45 son muy fáciles y fiables de usar.

Estándares

CAT 5 es un estándar oficial de red, lo que significa que tienes asegurado un determinado nivel de rendimiento cuando compras un cable CAT 5. La norma oficial más rápida es CAT 5e, una versión más rápida de CAT 5 que puede alcanzar 350 Mbps. CAT 6, sin embargo, todavía no es un estándar oficial. Aunque algunos fabricantes son capaces de alcanzar 1 Mbps, otros sólo pueden alcanzar 600 Mbps. Se espera que CAT 6 se defina como un estándar formal en el futuro.

¿Por qué utilizar el cable CAT.6A blindado (F/UTP)?

Las características básicas del cable CAT.6A para transmisión en 10 Gbps sobre par trenzado, con frecuencias y parámetros de transmisión definidos hasta 500 MHz, son definidas por la norma ANSI/TIA-568-C.2. Debido a la alta frecuencia necesaria para atender esta tasa de transmisión, la norma incluye un parámetro de transmisión denominado Alien Crosstalk (ANEXT). A continuación, algunas preguntas y respuestas que facilitarán la comprensión de la importancia del blindaje en los cables CAT.6A.

¿En qué se basa el parámetro de transmisión Alien Crosstalk (ANEXT)?

Este parámetro, medido típicamente en laboratorio -cuyas condiciones para evaluación están especificadas por norma- se basa en una configuración "six around one" o seis cables agrupados alrededor de un cable víctima. El ensayo consiste en la medición, sobre el cable víctima, de los ruidos provenientes de los seis cables adyacentes.

¿Cómo es diseñado el cable CAT.6A no blindado (U/UTP) para minimizar los ruidos?

El cable CAT.6A sin ningún tipo de blindaje metálico exige tener un mayor diámetro para atender el parámetro del Alien Crosstalk. Para esto cuenta con espacios de aire entre sus elementos, lo que torna la cubierta del mismo ranurada y más gruesa. Al haber mayor distancia y mejor aislamiento entre cables, es posible garantizar un menor efecto de ruido de ANEXT, garantizando la transmisión en tasas de 10 Gbps.

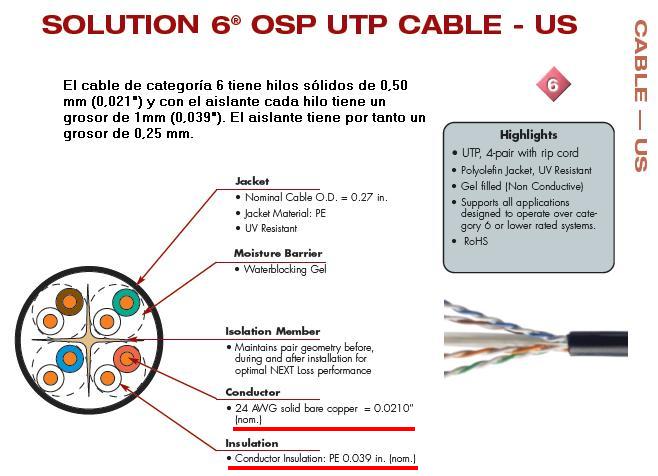

¿Cuáles son las características constructivas del cable CAT. 6A blindado (F/UTP) para 10 Gbps?

• Uso de conductores 23AWG.
• Paso de contenedores bien cortos.
• Presencia del elemento de separación entre los pares.
• Cinta de blindaje.

¿Cuál es la principal ventaja del cable CAT.6A blindado (F/UTP) para transmisiones en 10 Gbps?En este cable, los ruidos provenientes de los cables adyacentes no tienen efecto en función de la protección metálica existente. Eso hace que no exista la necesidad de espacios de aire y cubierta más gruesa, resultando en un menor diámetro del cable.

¿Qué tipos de ruido elimina el blindaje?

La cinta metálica actúa como una barrera previniendo, no sólo los ruidos de cables adyacentes, sino también ruidos EMI -de motores, máquinas, cables de energía- y ruidos RFI, de celulares, access points y radios.

¿Por qué el cable CAT.6A blindado (F/UTP) para transmisión en 10 GbE revolucionó el mercado?

Estos cables revolucionaron el mercado debido a la gran ventaja de su menor diámetro, además de un mayor headroom para transmisión en 10 GbE. Estudios demuestran que los cables blindados CAT.6A, CAT.7 y superiores siempre garantizan un mayor headroom para 10 GbE en par trenzado.
